水廠加藥系統工藝原理與控制目標

發布時間：2025-02-16 10:09:50

1、加藥系統工藝原理

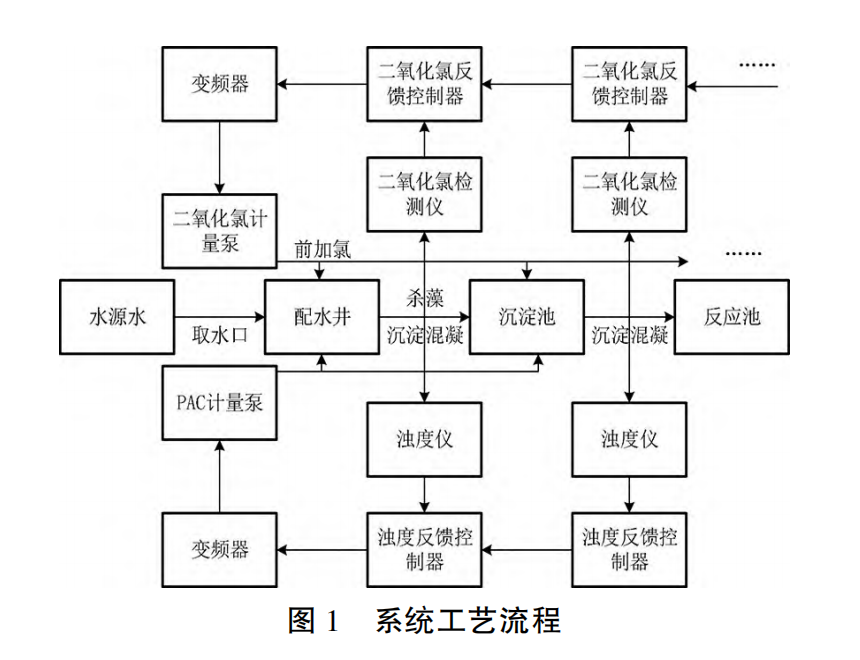

以四川某水廠加藥系統進行設計，該系統由監測采集儀、控制器和計量泵執行器三部分組成，是對凈水處理工藝生產水質調節的自動處理的一個過程，加藥系統工藝流程如圖１所示。


加藥系統的主要工作流程是：首先通過從取水口和涵洞等取用的水源水至配水井工藝池中，并在配水井和沉淀池等工藝池中添加PAC和二氧化氯兩種藥劑，使水源水中生物雜質和水質元素濃度得到有效抑殺沉淀和調節，從而達到國家出廠水質飲用的標準。監測采集儀主要包括濁度儀和二氧化氯檢測儀以及原子吸收分光光度計等監測儀表儀器，其次再由采集得到的余氯含量、水質元素濃度和濁度等模擬量信號作為反饋信號進行處理轉入相應反饋控制器。最后，控制器執行調節控制信號，將該信號輸入變頻器中，控制相應計量泵執行器進行加藥策略。

2、控制目標

控制方案的目標主要需求是實現加藥系統對PAC和二氧化氯兩種藥劑自動化投藥調控與對水廠生產過程的遠程監控和水質監測采集的機電系統集成。其中，根據專家投藥經驗投放藥劑需要使出廠水的限值濁度小于1NTU，鐵錳含量限值分別不大于0.3mg/L和0.1mg/L。根據經驗將不同階段的投藥效果進行整理，從而劃分藥劑投加量范圍為過量大于50mg/L，適中18mg/L～40mg/L，微量小于10mg/L。在系統中PLC將根據接收的實際監測量進行快速投藥，并與HMI進行人機交互，實現實時數據監控和遠程操控整個系統。
